臭氧發生器設計制造和檢驗標準

1.1環境條件及設計條件

1.1 環境條件

1.2 溫度

年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

1.3 濕度

年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

1.4 大氣壓

年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

1.5 冷卻水

使用自來水作為臭氧發生器的冷卻水，自來水水溫＜28℃。

1.6 設計條件

臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

1.7溫度

臭氧發生器設計環境溫度范圍為0—40℃。

1.8濕度

臭氧發生器設計相對濕度＜90%。

1.9冷卻水溫度

臭氧發生器設計冷卻水溫度＜28℃。

1.10大氣壓

臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。大氣壓的變化對臭氧發生器正常工作基本無影響，但高海拔地區使用臭氧發生器時應注意大氣壓變化對臭氧濃度檢測帶來的影響進行壓力修正。

1.11氣源條件

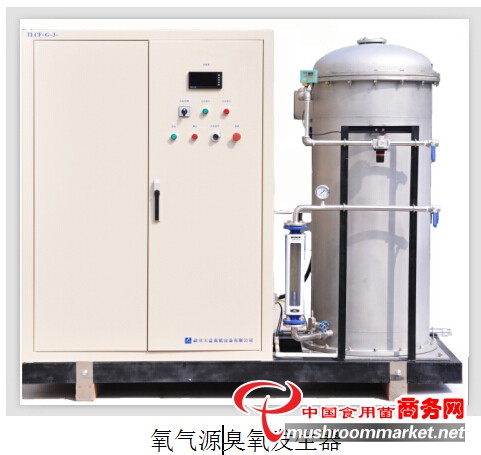

臭氧發生器氣源為氧氣，氣源露點要求＜-60℃。

1.12 電源條件

380V/3ph/50Hz

2臭氧發生器設計、制造和檢驗標準

2.1 臭氧發生器設計、制造標準

臭氧發生器嚴格按照以下標準設計制造：

2.2中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

2.3國家環境保護總局中國環境保護產品認定技術條件HJ/T264-2006《臭氧發生器》；

2.4 臭氧發生器檢驗標準；

2.5中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》；

臭氧發生器系統詳細介紹

1、臭氧發生系統總體描述

1.1系統設備組成

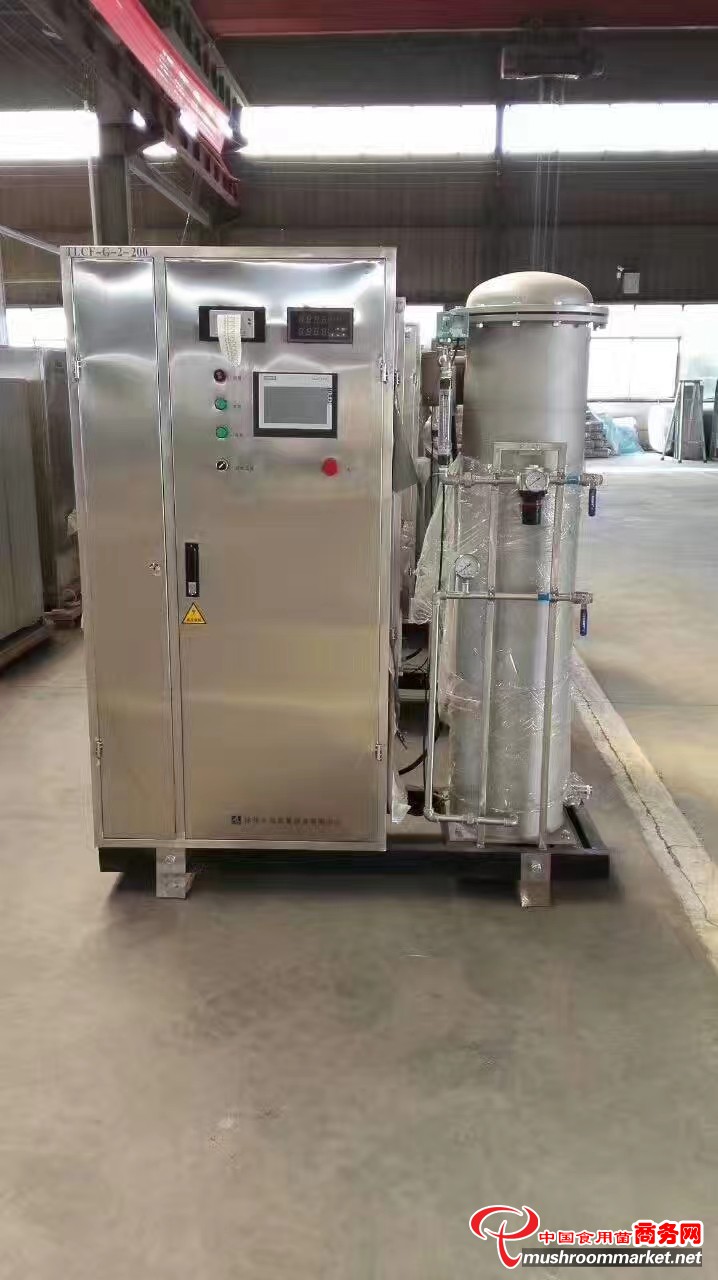

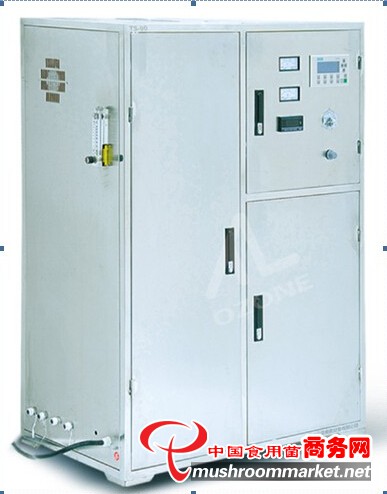

本套臭氧系統由1套空氣源600g/h臭氧發生器、電控系統及附屬部分組成。

空氣源經過儲氣罐、高效油水過濾、冷凍干燥、吸附干燥及精密過濾后，經減壓閥減壓穩壓，壓力表顯示進氣壓力，通過手動球閥后進入臭氧放電室。臭氧發生器的進氣管道上設計了安全閥，當系統壓力超過設計值后開啟，以保證系統工作安全。

在臭氧放電室內的中頻高壓電場內，大部分氧氣變成臭氧，臭氧氣體經溫度、壓力、流量監測、通過球閥后由臭氧出氣口排出。

臭氧發生器采用國際先進的中高頻放電技術，內部設有CPU核心控制，設計了軟啟動及軟卸載功能，并可平滑調節臭氧發生器的投加功率，以達到10%-100%調節臭氧產量，最大限度降低用戶的運行成本。

空氣源轉化為臭氧的過程中釋放熱量，必須通過接地極的發生器水腔的冷卻水帶走熱量以促進臭氧的轉化效率，因此冷卻水對臭氧制備非常重要。

1.2實現的功能

A現場可啟動及停止臭氧發生器。

B改變臭氧發生器的功率以達到控制臭氧產量要求。

C對臭氧發生器系統故障迅速作出反應。

D臭氧出氣低壓及高壓保護，過溫保護，流量監測。

E冷卻水溫度超高、斷水保護。
